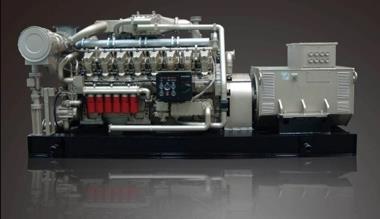

Groupe électrogène au biogaz 1 500 kW

1. Technologie de mélange avant gaz et air dans le turbocompresseur, compresseur pour s'adapter au gaz basse pression.

2. Technologie d'allumage pauvre, utilisant le système de contrôle WOODWARD E6 pour contrôler avec précision le rapport air-carburant.

3. Système de contrôle en circuit fermé à injection unique de gaz et à rapport air-carburant pour réaliser le contrôle lambda.

4. Conception efficace et fiable du système d'entrée et de sortie, utilisant un rapport haute pression avancé et un turbocompresseur de grande capacité pour augmenter la zone de circulation et améliorer l'efficacité d'entrée.

5. Un système d'allumage haute puissance et haute fiabilité est utilisé pour assurer un allumage stable et uniforme de chaque cylindre.


Contacter maintenant E-mail Téléphone WhatsApp
détails du produit

Description du produit

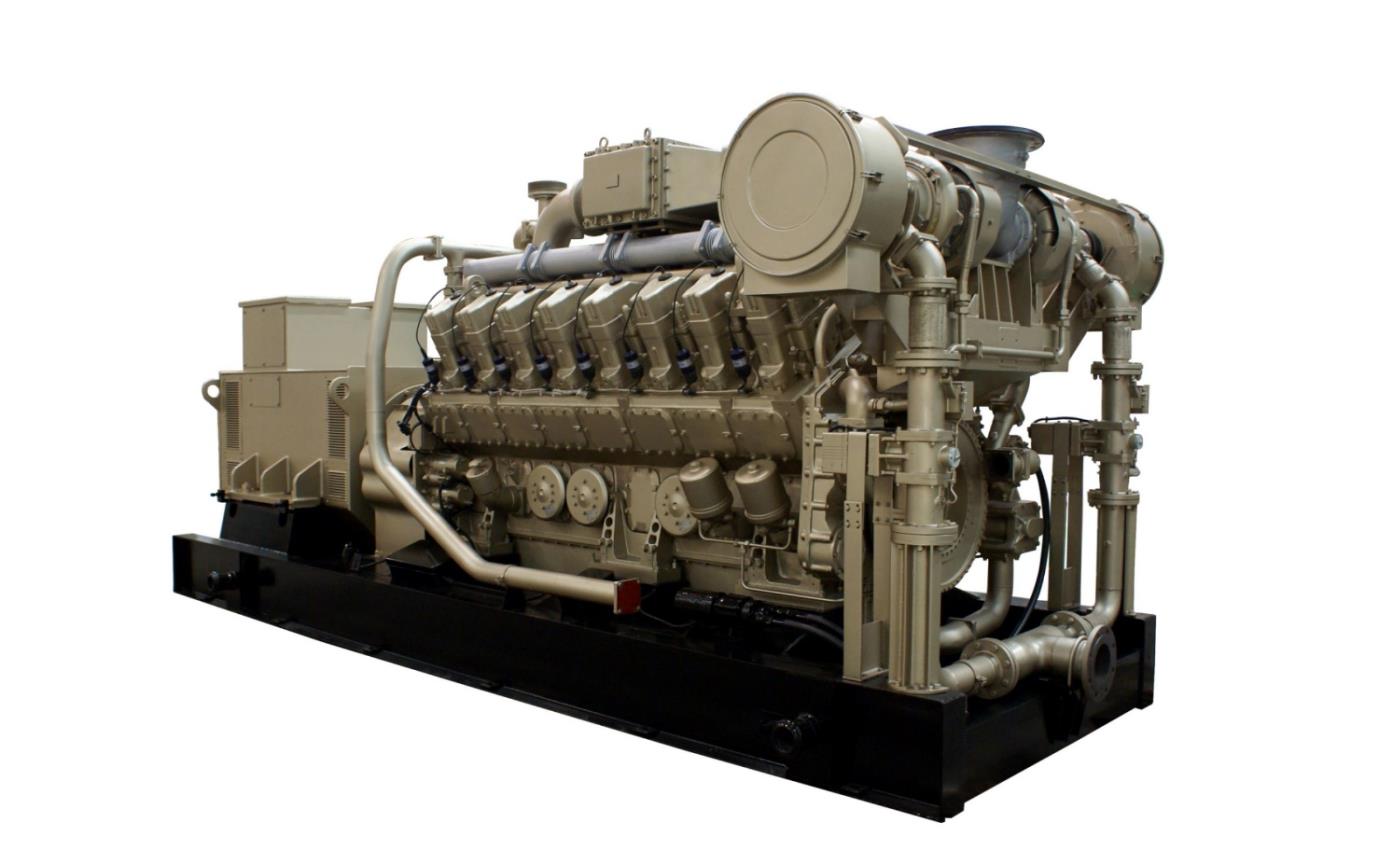

Le moteur du générateur de gaz naturel -L20V190ZLT-1, le moteur est un prototype de moteur à gaz 16 V conçu et fabriqué d'un moteur à gaz haute intelligence, faible consommation de chaleur, haute fiabilité, faibles émissions et longue durée de vie du moteur à gaz 20 V. L20V190ZLT-1 vitesse du moteur de mélange à commande électronique de 1 000 tr/min, puissance autonome de 2 000 kW. Puissance instantanée jusqu'à 2200kW. La puissance instantanée peut aller jusqu'à 2200 kW.

Le système générateur de moteur à gaz se compose d'un moteur à gaz naturel, d'un générateur, d'un châssis général, d'un accouplement à haute élasticité, d'une armoire de commande, etc. Le système est équipé d'une prise d'air parfaite, d'un démarrage CC et de systèmes de commande électrique. Le générateur est un générateur d'excitation AC sans balais synchronisé.

Installation : installation intérieure, moteur et générateur montés rigidement sur le châssis, le châssis est monté sur la base à travers les patins de transition, la base et la fondation sont reliées avec des vis de terre, et le moteur et le générateur sont reliés par un couplage élastique élevé.

Alternateur de générateur : le générateur adopte un alternateur synchrone de marque célèbre nationale. Le générateur est du type à palier lisse, équipé d'un transformateur de courant pour la protection différentielle du générateur et d'une tension constante auto-excitée (AVR).




Boîtier de commande

Le boîtier de commande est équipé d'un contrôleur PLC. Par conséquent, il peut réaliser avec précision la relation logique entre le ravitaillement et la décharge d’huile, et réaliser un ravitaillement manuel/automatique ; il dispose d'une fonction d'alarme de niveau d'huile (comprenant un carter d'huile et un réservoir de lubrification).

Système de refroidissement

Chaque groupe électrogène est équipé d'un ensemble de radiateurs horizontaux pour refroidir le système haute température du moteur (refroidisseur intermédiaire primaire pour chemises de cylindre et refroidisseur intermédiaire) et le système basse température (refroidisseur intermédiaire secondaire pour refroidisseur intermédiaire et refroidisseur d'huile de lubrification).

La canalisation d'eau de refroidissement entre le radiateur horizontal et le GE est produite et installée sur site, et chaque GE est équipé d'une vanne de régulation de la température de l'eau à haute température pour répondre aux exigences de température de refroidissement de l'eau à haute température.

Les radiateurs horizontaux sont équipés de boîtes de jonction. L'acheminement complet des câbles depuis la boîte de jonction jusqu'au ventilateur de refroidissement, au capteur de température et au capteur de niveau du vase d'expansion est terminé.


Modèle de groupe électrogène

1500GF-Z

Modèle d'alternateur

Série 1FC, technologie Siemens. Excitation sans balais, régulation automatique de la tension.

Modèle de panneau

GPL1500

Puissance nominale

1500KW

Tension nominale

400V/480V/6300V/10500V/13800

Fréquence nominale

50HZ

Facteur de puissance nominal

0,8

Ambiance de câblage

Triphasé 4 fils/Triphasé 3 fils

Régulation de tension stabilisée

±2,5%

Régulation de tension en état transitoire

+20% (-15)

Temps de stabilisation de la tension

≤1,5 s

Taux de fluctuation de tension

≤1%

Régulation de fréquence en état transitoire

≤±10 %

Taux de temps stabilisé en fréquence

≤7s

Taux de fluctuation de fréquence

≤0,5%

Dimension hors tout

6000mm*2300mm*2800mm

Poids net

17000kg


Modèle de moteur

L20V190ZLZ-2

Taper

Quatre temps, forme en V, refroidissement intermédiaire turbocompressé, allumage par bougie d'allumage.

Nombre de cylindres

20

Alésage

190mm

Alimenter

255mm

Déplacement

144,6 L

Vitesse nominale

1000 tr/min

Puissance nominale

1500KW

Ralenti

700 tr/min

Pression du gaz

10-40KPa

Consommation de gaz

≤8850kJ/kW·h

Consommation d'essence

≤0,3 g/kW·h

Système d'échappement (avant turbine)

≤650℃

Température de sortie d'eau

≤85℃

Température d'entrée d'eau du refroidisseur intermédiaire

<45 ℃

Température de l'huile

<90 ℃

Chute de vitesse stabilisée

≤5

Ambiance rafraîchissante

Ouvrir  type-tour de refroidissement/type fermé-radiateur vertical ou horizontal

Méthode de lubrification

Lubrification sous pression et par barbotage

Humeur de départ

Démarrage électrique DC24V

Rotation du vilebrequin

Dans le sens inverse des aiguilles d'une montre (face au volant)

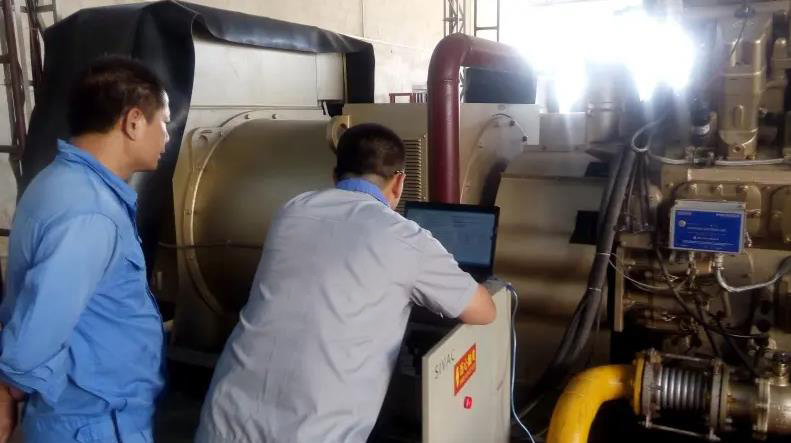

Service produit

1. Des ingénieurs professionnels pour fournir aux utilisateurs des conseils techniques avant-vente.

2. Coopérer avec les utilisateurs pour installer et déboguer l'équipement.

3. Les ingénieurs de maintenance fournissent une assistance technique à tout moment.


Product Service

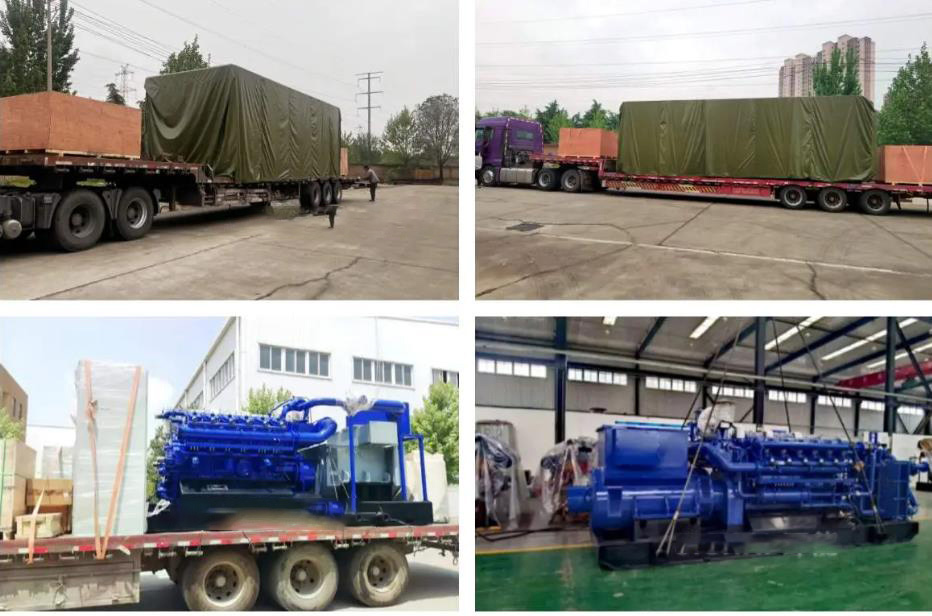

Emballage et livraison

Nous expédions généralement en vrac, en conteneurs, dans des emballages standards d'exportation ou dans des emballages individuels selon vos exigences. Nous préparerons le mode de transport le plus raisonnable en fonction de la quantité de produits. Toutes les marchandises sont strictement inspectées avant expédition pour garantir qu'elles sont en bon état. Nous nous efforçons de satisfaire nos clients dans chaque transaction.


Packaging and Delivery

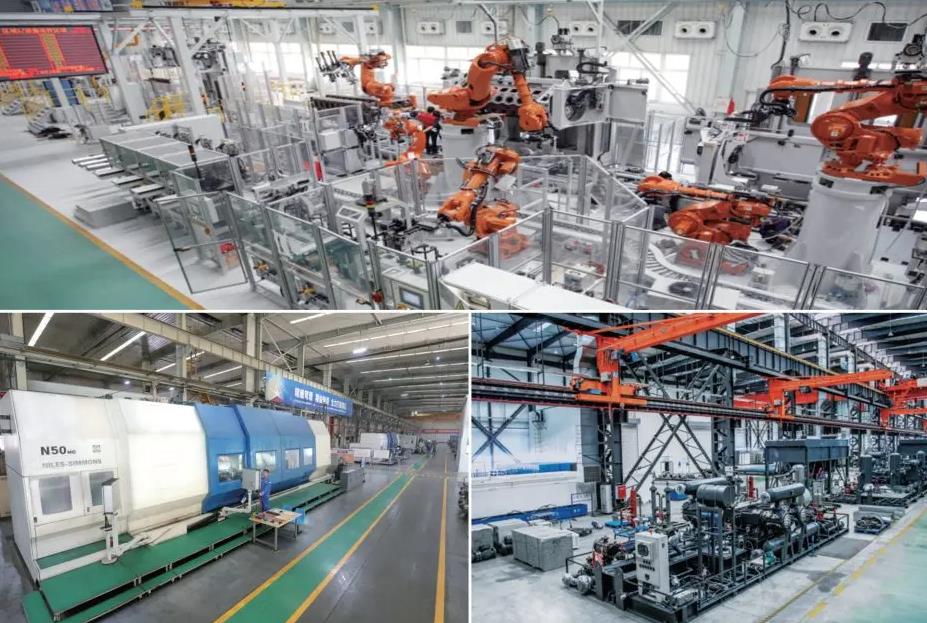

Ligne de production


Production line
